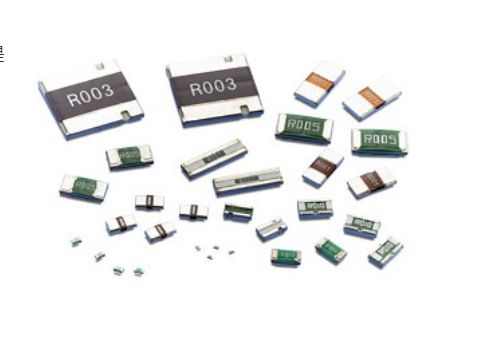

電流感測電阻

臺達透過一系列包括金屬箔、金屬材質、焊接、薄膜/厚膜結合技術的研發，已開發出一系列的電流感應電阻，擁有體積小、高精密、低溫度系數的特點。此外，臺達產品可以提供從0.2MΩ到10Ω的阻值范圍，提供客戶最合適的電阻和額定功率。



<< 返回上一頁
0402
Part Number Dimension Power Rating(mW) Resistance Values(Ω) Resistance Tolerance TCR (ppm/°C) Download
Metric(mm) Inch(mil)
RL1005-1 1005 0402 1/16W 0.020~<1.0 ±1%(F)
±2%(G)
±5%(J)		 0.020 ~ <0.070Ω: 0~500
0.070 ~ 1.0Ω: ± 100
RL1005-2 1005 0402 1/8W 0.020~<1.0 ±1%(F)
±2%(G)
±5%(J)		 0.020 ~ <0.070Ω: 0~500
0.070 ~ 1.0Ω: ± 100
RL1005-7 1005 0402 1/6W 0.020~<1.0 ±1%(F)
±2%(G)
±5%(J)		 0.020 ~ <0.070Ω: 0~500
0.070 ~ 1.0Ω: ± 100
RLT0510-1 1005 0402 1/16W 0.065~<0.60
0.60~1.0		 ±1%(F)
±2%(G)
±5%(J)		 0.065~<0.60Ω: ±300
0.60 ~ 1.0Ω: ± 200
RLT0510-2 1005 0402 1/8W 0.065~<0.60
0.60~1.0		 ±1%(F)
±2%(G)
±5%(J)		 0.065~<0.60Ω: ±300
0.60 ~ 1.0Ω: ± 200
RLT0510-7 1005 0402 1/6W 0.065~<0.60
0.60~1.0		 ±1%(F)
±2%(G)
±5%(J)		 0.065~<0.60Ω: ±300
0.60 ~ 1.0Ω: ± 200
0603
Part Number Dimension Power Rating(mW) Resistance Values(Ω) Resistance Tolerance TCR (ppm/°C) Download
Metric(mm) Inch(mil)
RL0816T 1608 0603 1/8W 0.015, 0.020~0.091 ±1%(F)
±2%(G)
±5%(J)		 --
RL0816S 1608 0603 1/8W 0.1~6.8 ±1%(F)
±2%(G)
±5%(J)		 --
RL-0816-3 1608 0603 1/4W 0.010~<0.020
0.021~1.0		 ±1%(F)
±2%(G)
±5%(J)		 0.010~0.020Ω: 0~350
0.021~1.0Ω: 0~250
RL-0816-4 1608 0603 1/2W 0.010~<0.020
0.021~1.0		 ±1%(F)
±2%(G)
±5%(J)		 0.010~0.020Ω: 0~350
0.021~1.0Ω: 0~250
RL-0816-F 1608 0603 1/3W 0.010~0.020
0.021~1.0		 ±1%(F)
±2%(G)
±5%(J)		 0.010~0.020Ω: 0~350
0.021~1.0Ω: 0~250
RLT0816-2 1608 0603 1/8W 0.050~10 ±1%(F)
±2%(G)
±5%(J)		 0.050~<0.10Ω: ±300
0.10~>10Ω: ±200
RLT0816-3 1608 0603 1/4W 0.05~10 ±1%(F)
±2%(G)
±5%(J)		 0.050~<0.10Ω: ±300
0.10~>10Ω: ±200
RLT0816-C 1608 0603 1/10W 0.050~10 ±1%(F)
±2%(G)
±5%(J)		 0.050~<0.10Ω: ±300
0.10~>10Ω: ±200
